Производим, красим и цинкуем кронштейны для разных фасадных систем

Каталог типовых кронштейнов

Линейка типовых кронштейнов серий КВ, КВу, КН и КНу — вылет от 100 до 250 мм, сталь Ст3 толщиной 5 мм. В каталоге 28 чертежей формата А3, по 7 типоразмеров на каждую серию.

Скачать каталог типовых кронштейнов (PDF)

Что такое фасадный кронштейн и где он применяется

Фасадный кронштейн — несущий элемент, который передаёт нагрузку от стоечно-ригельной системы или витражного остекления на перекрытие здания или на закладную деталь в монолите. От правильного подбора кронштейна для вентилируемого фасада зависит, насколько равномерно распределится нагрузка и не появится ли смещение элементов конструкции при ветровых воздействиях. Поэтому геометрию — вылет, точки крепления, тип отверстий — задаёт проектировщик фасада, а завод изготавливает изделие строго по этому чертежу.

Мы работаем с двумя основными сценариями применения: крепление стоечно-ригельных систем на несущих кронштейнах и крепление светопрозрачных конструкций — витражного остекления, зенитных фонарей, элементов зимних садов — на ветровых и несущих кронштейнах меньшей нагрузки. Для каждого сценария подбирается свой типоразмер и материал: рядовая конструкционная сталь, усиленное сечение или алюминиевый профиль.

Материалы и защита от коррозии

Основа для большинства кронштейнов — конструкционная сталь. Для наружного применения, где кронштейн остаётся не закрыт отделкой фасада, мы наносим горячее цинкование — оно даёт защиту на весь срок эксплуатации без периодического подкрашивания. Там, где кронштейн после монтажа скрыт под облицовкой, чаще выбирают грунт и порошковую окраску — этого достаточно для защиты внутри вентзазора. Выбор конкретного варианта покрытия закладывается в проект и указывается в чертеже — мы выполняем то покрытие, которое требует техническое задание.

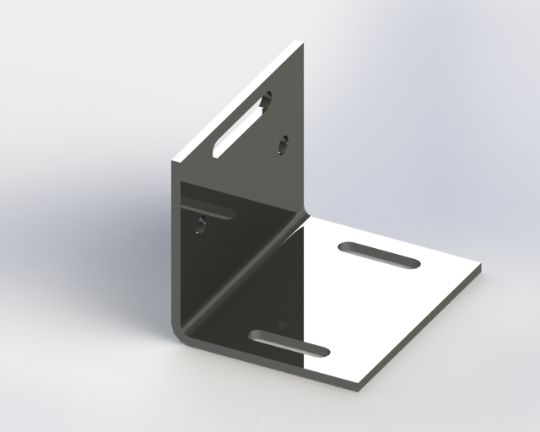

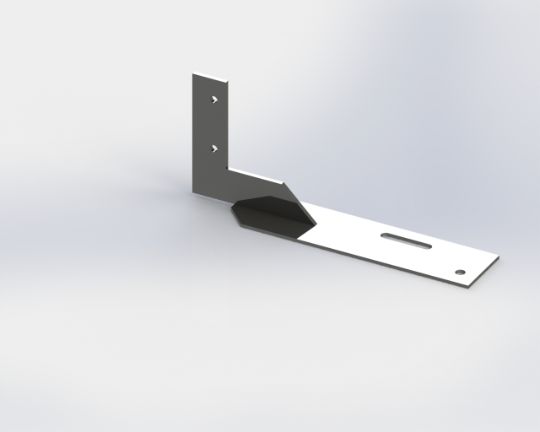

Изготовление г-образного кронштейна для фасада и других конфигураций

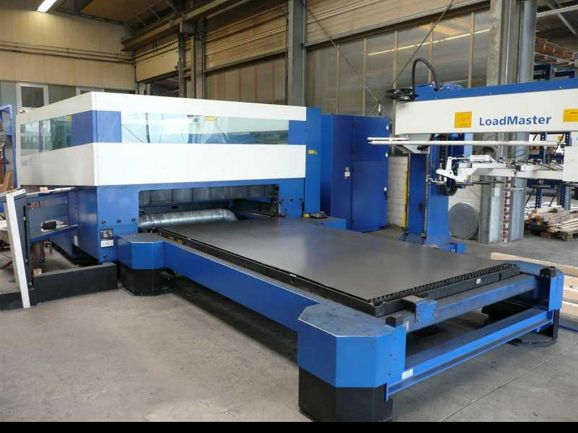

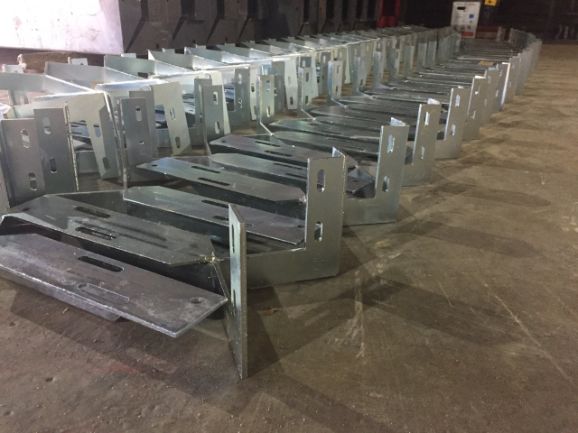

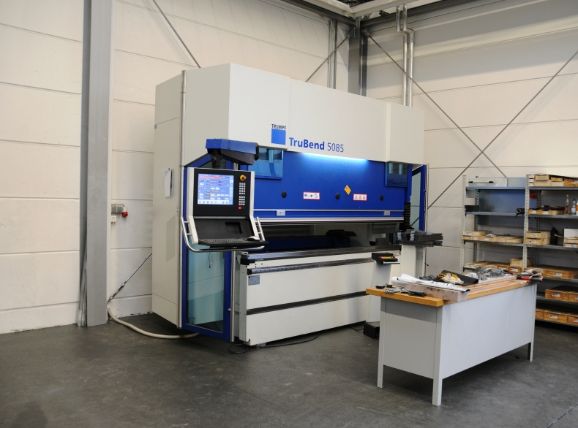

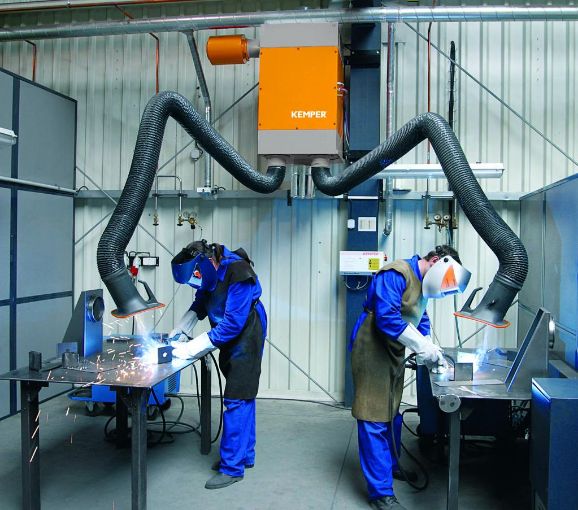

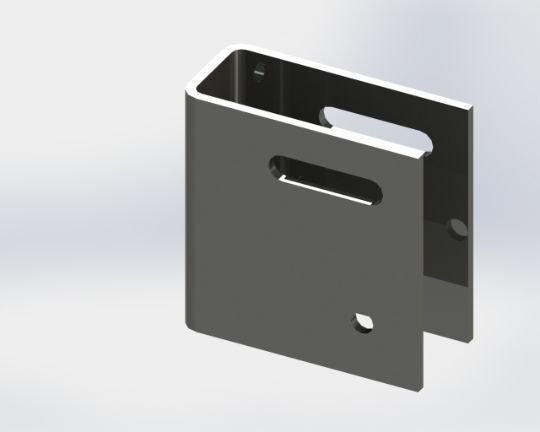

Кроме стандартного обхватывающего кронштейна мы изготавливаем г-образные и другие геометрические конфигурации для навесных вентилируемых фасадов — конкретная форма зависит от узла крепления, толщины утеплителя и типа облицовки. Все конфигурации проходят через один и тот же производственный цикл: лазерная резка заготовки, гибка на прессе, сварка при необходимости усиления, контроль геометрии и защитное покрытие.

Контроль качества и подготовка к отгрузке

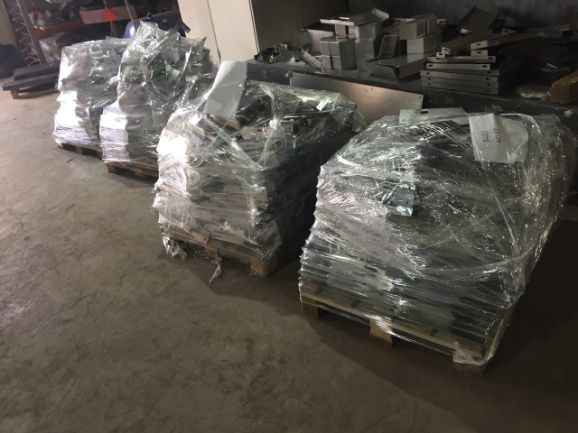

Кронштейн для вентилируемого фасада — элемент, ошибка в котором на этапе производства проявится уже на монтаже, когда переделать узел сложно и дорого. Поэтому у нас предусмотрен трёхступенчатый контроль: входной — заготовки, промежуточный — на этапе сборки, и выходной — уже готового изделия, с замером геометрических параметров на каждом шаге. После контроля партия маркируется и раскладывается по видам, чтобы монтажники на объекте не тратили время на сортировку кронштейнов по типоразмерам — все изделия приходят уже готовыми к установке.

Где применялись кронштейны нашего производства

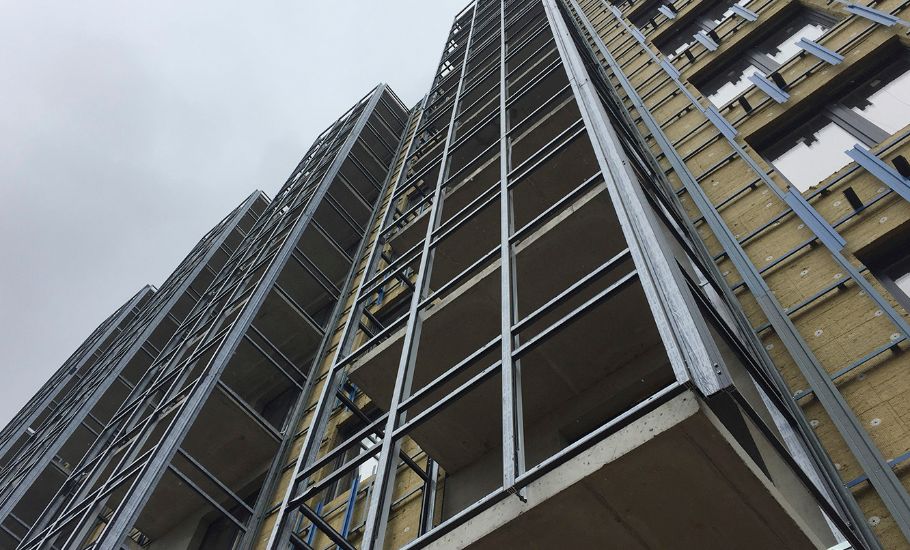

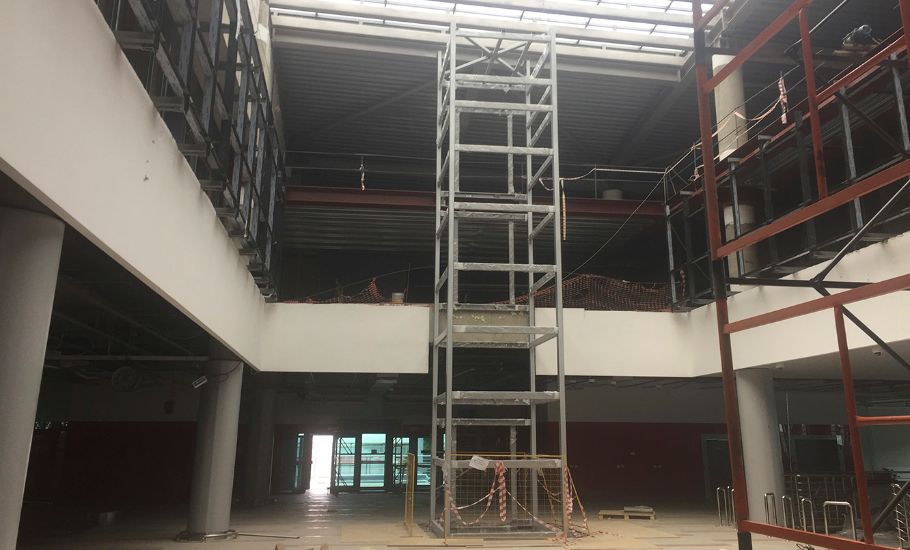

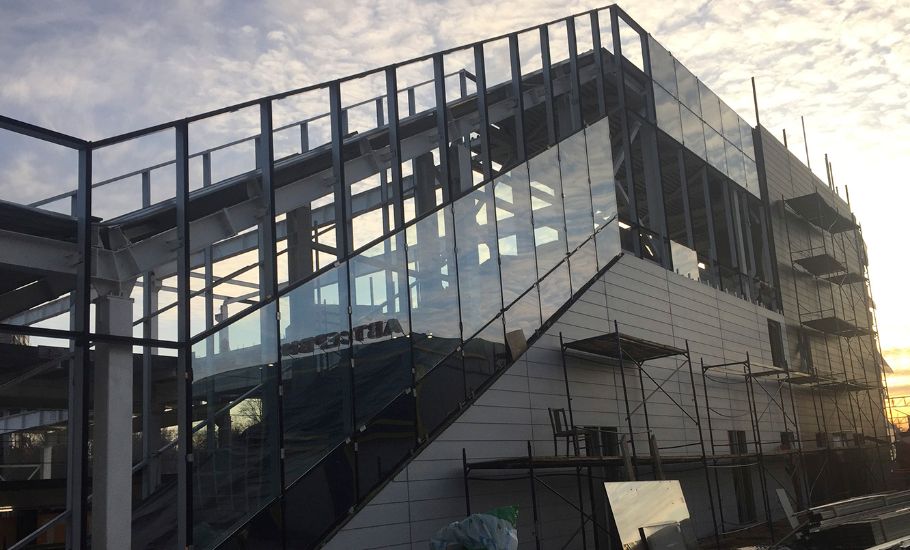

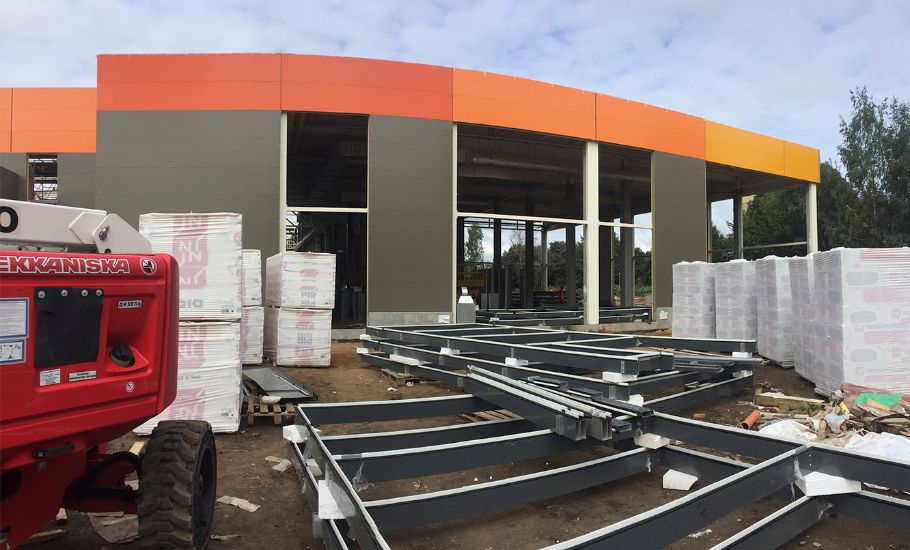

Кронштейны нашего изготовления использовались, в частности, для остекления перехода внутренней части аэропорта Домодедово, для балконного остекления ЖК «Цветочные поляны» по системе СИАЛ, для монтажа стоечно-ригельной системы остекления на первом этаже ТЦ «Глобус Медведково» и для остекления перехода на ЖД станции Сетунь. Каждый из этих объектов требовал индивидуального расчёта вылета и точек крепления под конкретный проект фасада.

Как оформить заказ

Для расчёта нужен чертёж или эскиз кронштейна с указанием вылета, точек крепления и требуемого покрытия. Если чертежа ещё нет — опишите задачу (тип фасадной системы, примерная нагрузка, где будет установлен кронштейн), и мы поможем определить, какая модификация подходит. Партии кронштейнов отгружаем под график монтажа фасада, с паронитовыми прокладками и метизами в комплекте, если это нужно по проекту.
